Электродегидраторы нового поколения

Электродегидраторы ЭГ-V-НТ с трехэлектродной системой и источниками питания NWL (США)

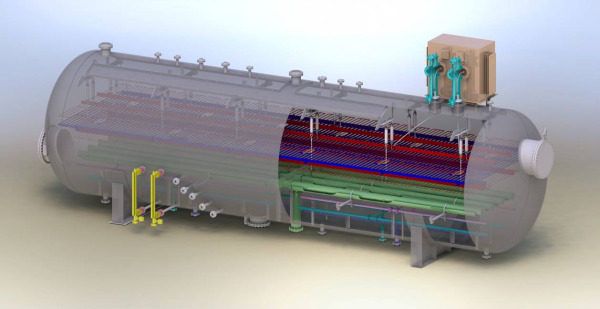

Основными особенностями конструкции являются: трехрядная электродная и коллекторная системы, взрывозащищенные источник питания NWL со 100% реактивностью и узел ввода высокого напряжения, импортные проходные и подвесные изоляторы, локальные пульт управления и система автоматизации.

Общая информация о процессе:

Водонефтяная эмульсия поступает в нижнюю часть электродегидратора, где, в относительно слабом электрическом поле между нижним потенциальным электродом и зеркалом воды, наиболее крупные капли воды коалесцируют и оседают на дно сосуда. Далее эмульсия ламинарным потоком поднимается вверх и попадает в зону более высокой напряженности между нижним потенциальным и средним заземленным электродами, где коалесцируют и осаждаются более мелкие капли воды.

Наиболее мелкодисперсные капли коалесцируют и осаждаются при дальнейшем поступлении эмульсии с остаточной водой в зону максимальной напряженности поля между верхним высокопотенциальным и средним заземленным электродами. Такое согласование изменения напряженности поля и динамики укрупнения позволяет оптимизировать процесс коалесценции капель и стабилизировать процесс обезвоживания. Обезвоженная нефть через верхний коллектор поступает на выход аппарата. Пресная вода через смесительное устройство подается на вход электродегидратора. Возможна рециркуляция промывочной воды со второй ступени на первую

Защита от коррозии

Внутреннее антикоррозионное покрытие: в качестве внутреннего антикоррозионного покрытия предлагаются современные импортные составы, обеспечивающие стойкость при высоких режимных температурах. Для этой же цели может быть предложена протекторная защита.

Средства автоматизации (приборы КИПиА)

Каждый электродегидратор может комплектоваться следующими приборами автоматизации: манометр, термометр, датчик давления, преобразователь температуры, уровнемеры раздела фаз, сигнализаторы наличия газовой шапки. Комплект приборов автоматизации и схема автоматизации выбраны на основе опыта эксплуатации и подлежат согласованию со стороны заказчика.

ТОО "QazMunayHim" готово предоставить услуги по шеф-монтажу, наладке и пуску поставляемого комплекта оборудования. Предлагаемая трехрядная электродная система с источником питания NWL OILPRC в совокупности своих конструкторских элементов, комплектации и автоматизации позволяет получить не уступающий зарубежным аналогам электродегидратор ЭГ-V НТ нового поколения, награжденный в 2011 году званием «100 лучших товаров России».
